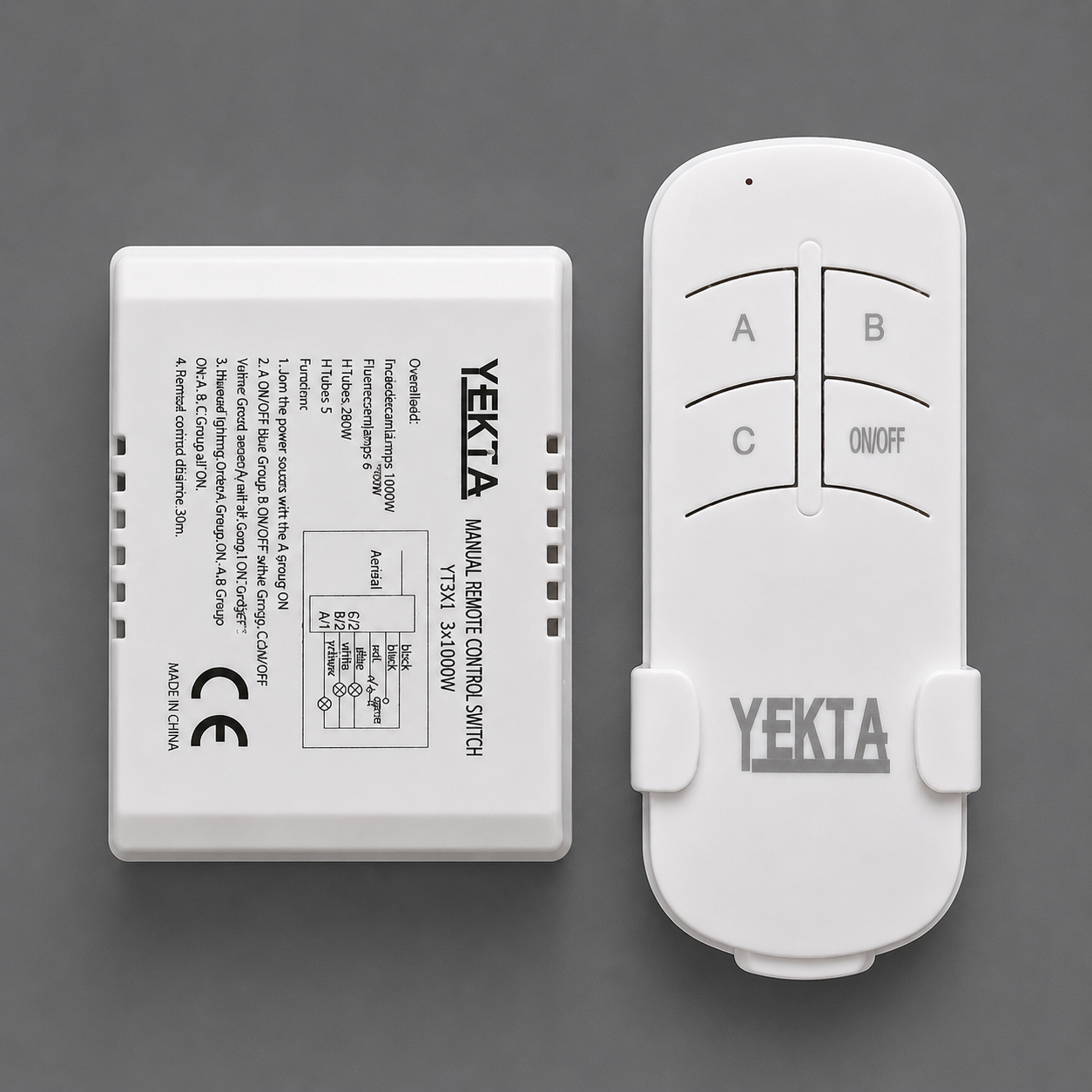

YEKTA YT-3X1 Bežični Daljinski Prekidač za Rasvetu – 3 Kanala

YEKTA YT-3X1 Digital Wireless Remote Control Switch je prijemnik sa daljinskim upravljačem namenjen za daljinsko upravljanje rasvetom u stambenim, poslovnim i industrijskim objektima. Uređaj omogućava nezavisnu kontrolu tri električna kruga (A, B i C) sa udaljenosti do 30 metara.

Pogodan je za:

• Lustere sa više grupa sijalica
• Rasvetu u kućama i stanovima
• Poslovne prostore
• Magacine i radionice
• Dekorativnu i baštensku rasvetu

Tehničke karakteristike

• Model: YEKTA YT-3X1
• Broj kanala: 3
• Napajanje: 220-240V AC
• Maksimalno opterećenje:
  • Klasične sijalice: do 1000W po kanalu
  • Fluorescentne sijalice: do 200W
• Domet daljinskog upravljača: do 30 m
• Tip upravljanja: RF (radio frekvencija)
• Ručna i daljinska kontrola
• CE i RoHS sertifikat

Funkcije daljinskog upravljača

Na daljinskom postoje četiri tastera:

A

Uključuje/isključuje prvu grupu svetala.

B

Uključuje/isključuje drugu grupu svetala.

C

Uključuje/isključuje treću grupu svetala.

ON/OFF

Istovremeno uključuje ili isključuje sve povezane grupe.

Šema povezivanja

Prema šemi na kućištu:

Ulaz napajanja

• Crna žica (Black) = Faza (L)
• Druga crna žica (Black) = Nula (N)

Izlazi

• Žuta (Yellow) = Kanal A
• Bela (White) = Kanal B
• Plava (Blue) = Kanal C

Neutralni vod (N) ide direktno na sve sijalice.

Način rada

Kada se uređaj poveže:

• Pritiskom na A pali se ili gasi grupa A.
• Pritiskom na B pali se ili gasi grupa B.
• Pritiskom na C pali se ili gasi grupa C.
• Pritiskom na ON/OFF uključuju se ili isključuju sve grupe odjednom.

Primer primene na lusteru

Ako luster ima tri grupe sijalica:

• Kanal A = 2 sijalice
• Kanal B = 3 sijalice
• Kanal C = LED osvetljenje

Daljinskim možeš:

• Upaliti samo 2 sijalice.
• Upaliti samo 3 sijalice.
• Upaliti samo LED osvetljenje.
• Kombinovati bilo koje grupe.
• Upaliti sve odjednom.

Prednosti

✔ Nema razvlačenja dodatnih prekidača
✔ Jednostavna montaža iza lustera ili u razvodnoj kutiji
✔ Veliki domet upravljanja
✔ Nezavisna kontrola 3 kruga
✔ Pogodno za lustere sa više režima osvetljenja
✔ Mala potrošnja energije

Važne napomene

⚠ Montažu obavljati isključivo kada je mrežni napon isključen.

⚠ Ukupno opterećenje po kanalu ne sme prelaziti deklarisanu snagu.

⚠ Uređaj je namenjen za unutrašnju upotrebu i treba ga zaštititi od vlage.
